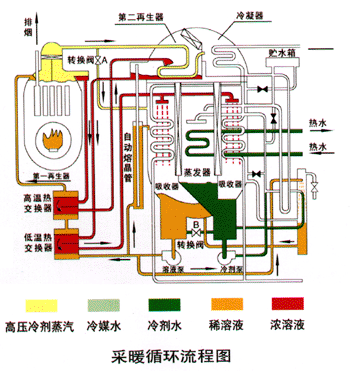

雙效溴化鋰制冷機,一般形式為三筒式。主要部件由：高壓發生器、低壓發生器、冷凝器、吸收器、蒸發器、高溫?fù)Q熱器、低溫?fù)Q熱器、冷凝水回?zé)崞鳌⒗鋭┧�冷卻器及發生器泵、吸收器泵、蒸發器泵和電氣控制系統等組成。制冷原理為：吸收器中的稀溶液，由發生器泵分兩路輸送至高溫?fù)Q熱器和低溫?fù)Q熱器，進入高溫?fù)Q熱器的稀溶液被高壓發生器流出的高溫濃溶液加熱升溫后，進入高壓發生器。而進入低溫?fù)Q熱器的稀溶液，被從低壓發生器流出的濃溶液加熱升溫后，再經凝水回?zé)崞骼^續升溫，然后進入低壓發生器。
    進入高壓發生器的稀溶液被工作蒸汽加熱，溶液沸騰，產生高溫冷劑蒸汽，導入低壓發生器，加熱低壓發生器中的稀溶液后，經節流進入冷凝器，被冷卻凝結為冷劑水。
進入低壓發生器的稀溶液被高壓發生器產生的高溫冷劑蒸汽所加熱，產生低溫冷劑蒸汽直接進入冷凝器，也被冷卻凝結為冷劑水。高、低壓發生器產生的冷劑水匯合于冷凝器集水盤中，混合后導入蒸發器中。
    加熱高壓發生器中稀溶液的工作蒸汽的凝結不，經凝水回?zé)崞鬟M(jìn)入凝水管路。而高壓發生器中的稀溶液因被加熱蒸發出了冷劑蒸汽，使?jié)舛壬�高成濃溶液，又�?jīng)高溫?zé)峤粨Q器導入吸收器。低壓發生器中的稀溶液，被加熱升溫放出冷劑蒸汽也成為濃溶液，再經低溫?zé)峤粨Q器進入吸收器。濃溶液與吸收器中原有溶液混合成中間濃度溶液，由吸收器泵吸取混合溶液，輸送至噴淋系統，噴灑在吸收器管簇外表面，吸收來自蒸發器蒸發出來的冷劑蒸汽，再次變?yōu)橄∪芤哼M(jìn)入下一個循環。吸收過程所產生的吸收熱被冷卻水帶到制冷系統外，完成溴化鋰溶液從稀溶液到濃溶液，再回到稀溶液循環過程。即熱壓縮循環過程。
    高、低壓發生器所產生的冷劑蒸汽，凝結在冷凝器管簇外表面上，被流經管簇里面的冷卻水吸收凝結過程產生的凝結熱，帶到制冷系統外。凝結后的冷劑水匯集起來經節流裝置，淋灑在蒸發器管簇外表面上，因蒸發器內壓力低，部分冷劑水閃發吸收冷媒水的熱量，產生部分制冷效應。尚未蒸發的大部分冷劑水，由蒸發器泵噴淋在蒸發器管簇外表面，吸收通過管簇內流經的冷媒水熱量，蒸發成冷劑蒸汽，進入吸收器。
   冷媒水的熱量被吸收使水溫降低，從而達到制冷目的，完成制冷循環。吸收器中噴淋中間濃度混合溶液吸收制冷劑蒸汽，使蒸發器處于低壓狀態，溶液吸收冷劑蒸汽后，靠縶壓縮系統再產生制冷劑蒸汽。保證了制冷過程的周而復始的循環。
